沈阳建筑大学东贸库迁移再建

项目说明

当今城市更新背景下，城市中大量遗存的旧有建筑因其所处的城市区域转型、社区更新等原因而即将被拆除，其中部分时代特征与设计特点突出的旧工业建筑仍具备一定的利用价值，相比于原址改造，迁移再建在改造设计中可能具有更多的灵活性与针对性，不失为一种有效的旧工业建筑改造策略。

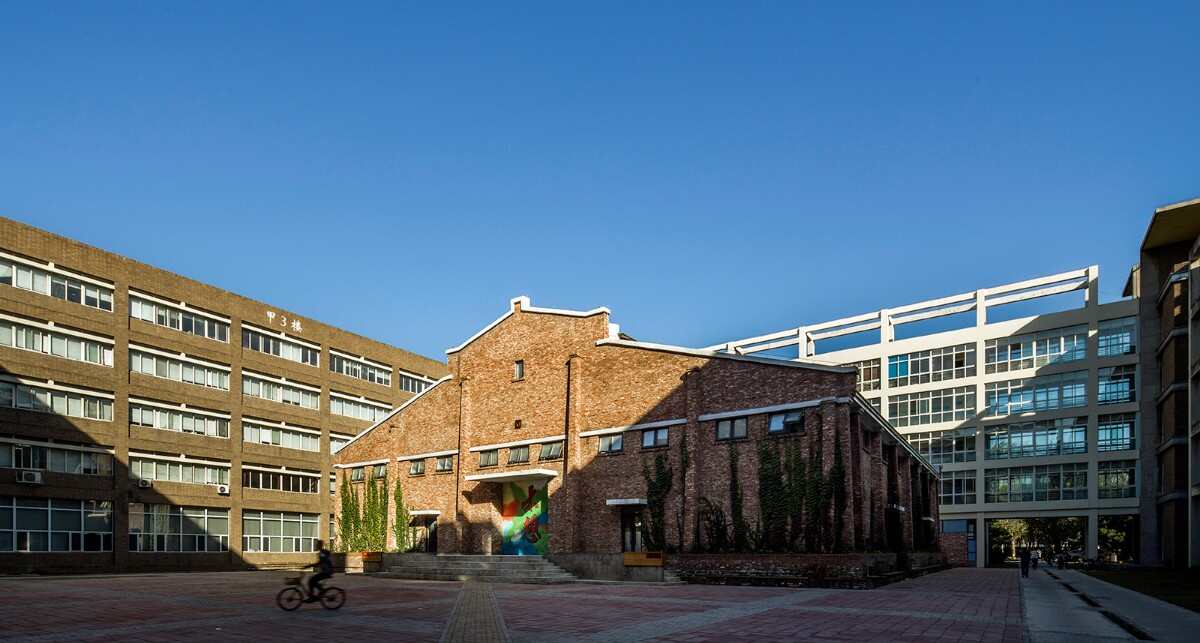

◆ 整体鸟瞰

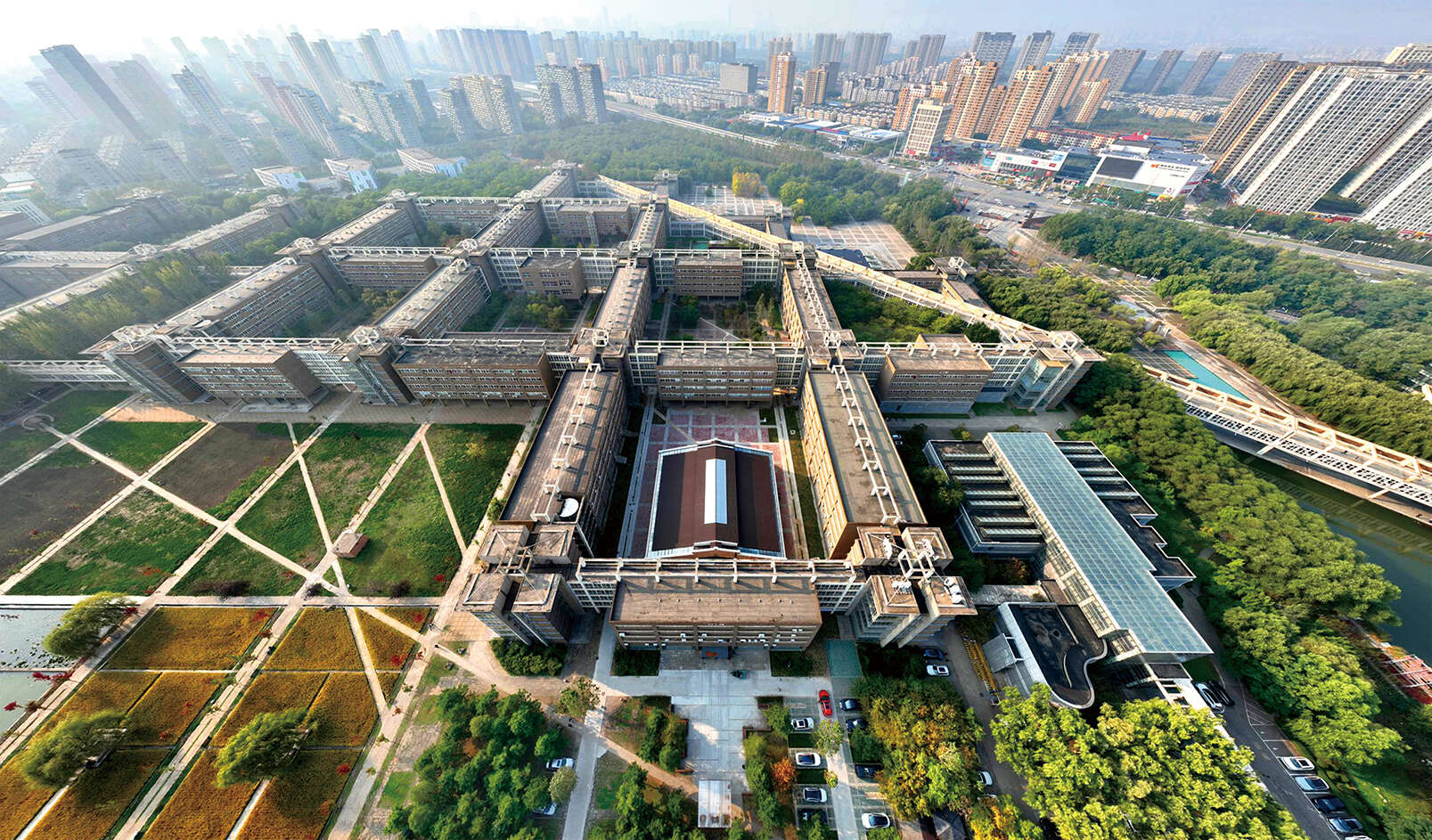

◆ 鸟瞰图

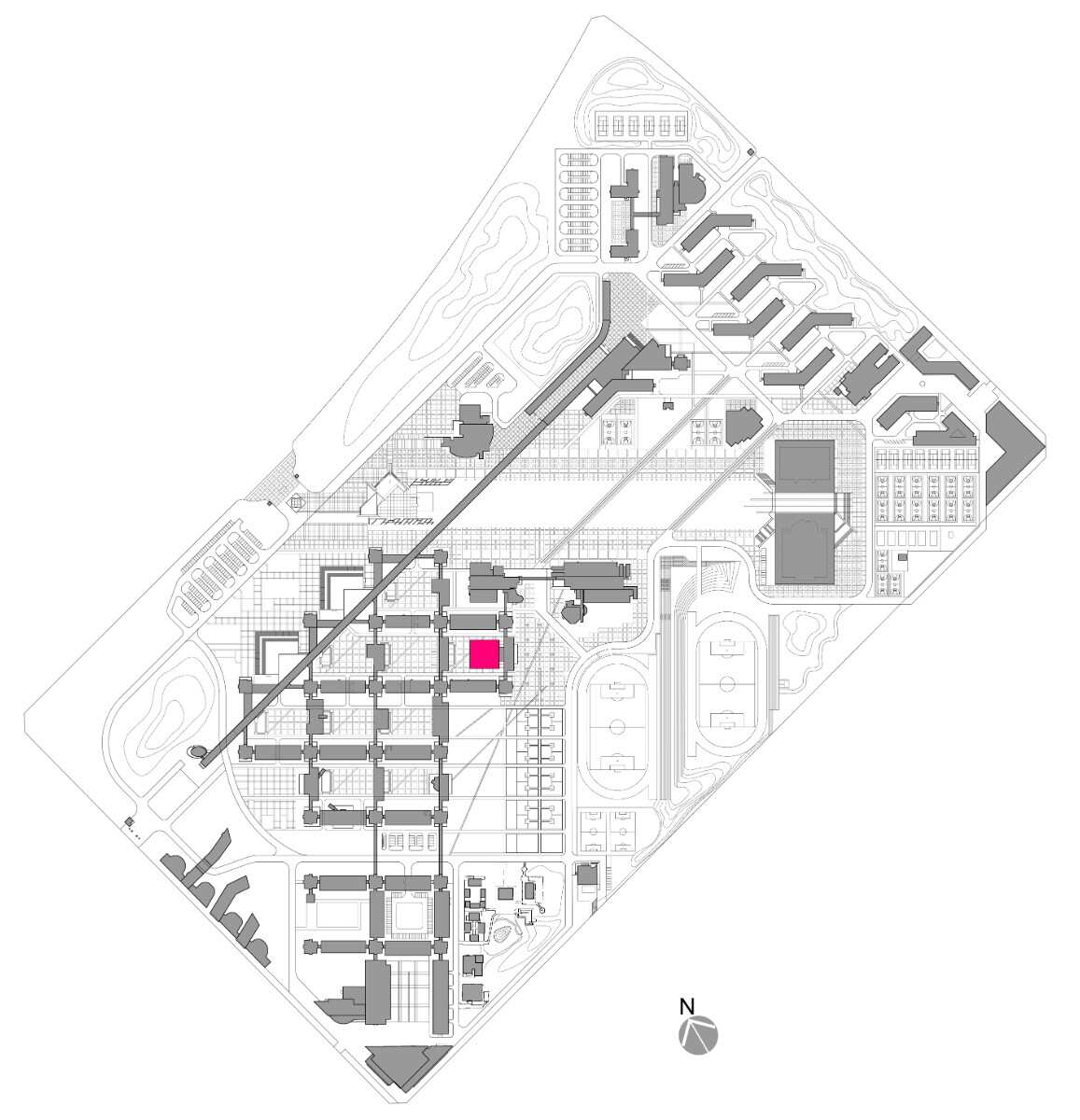

◆ 总平面图

源于沈阳储运公司于上世纪50年代在沈阳大东区建设的第一仓库群，俗称"东贸”，属于早期苏联砖木铁瓦结构的"苏式”库房类型，其三角形木质屋架结构清库晰，体现了机械美学的艺术性。

2020年东贸库经专家论证后，大东区政府决定将23号仓库捐赠予沈阳建筑大学。东贸库迁建选址于沈阳建筑大学庭院之中，与D1楼连通，赋予院落以工业意象和历史意味，成为了学校重要的实验性建筑。

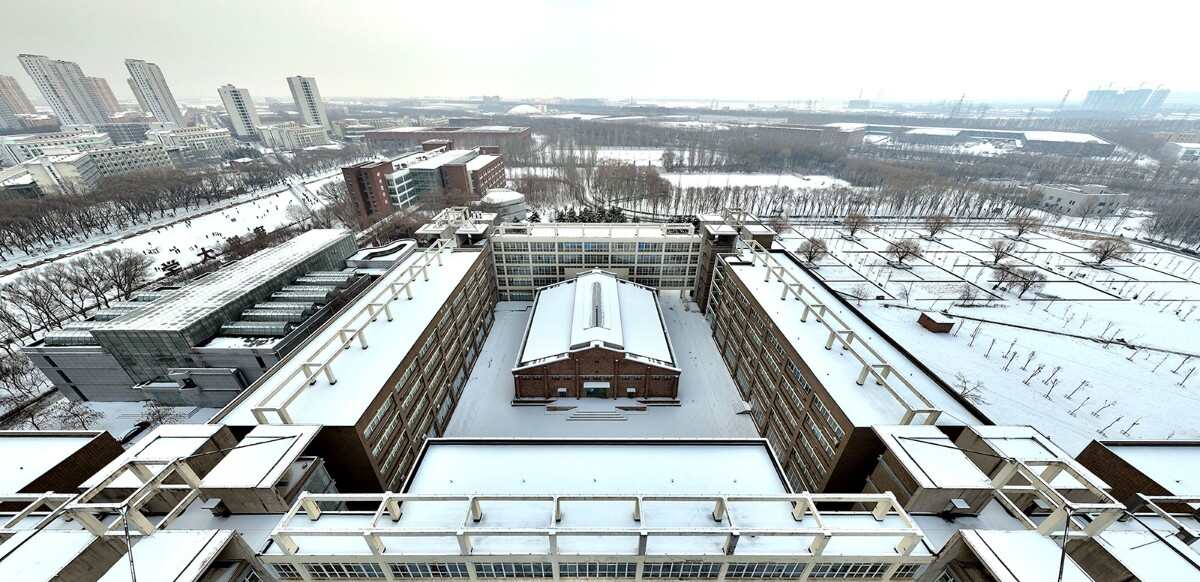

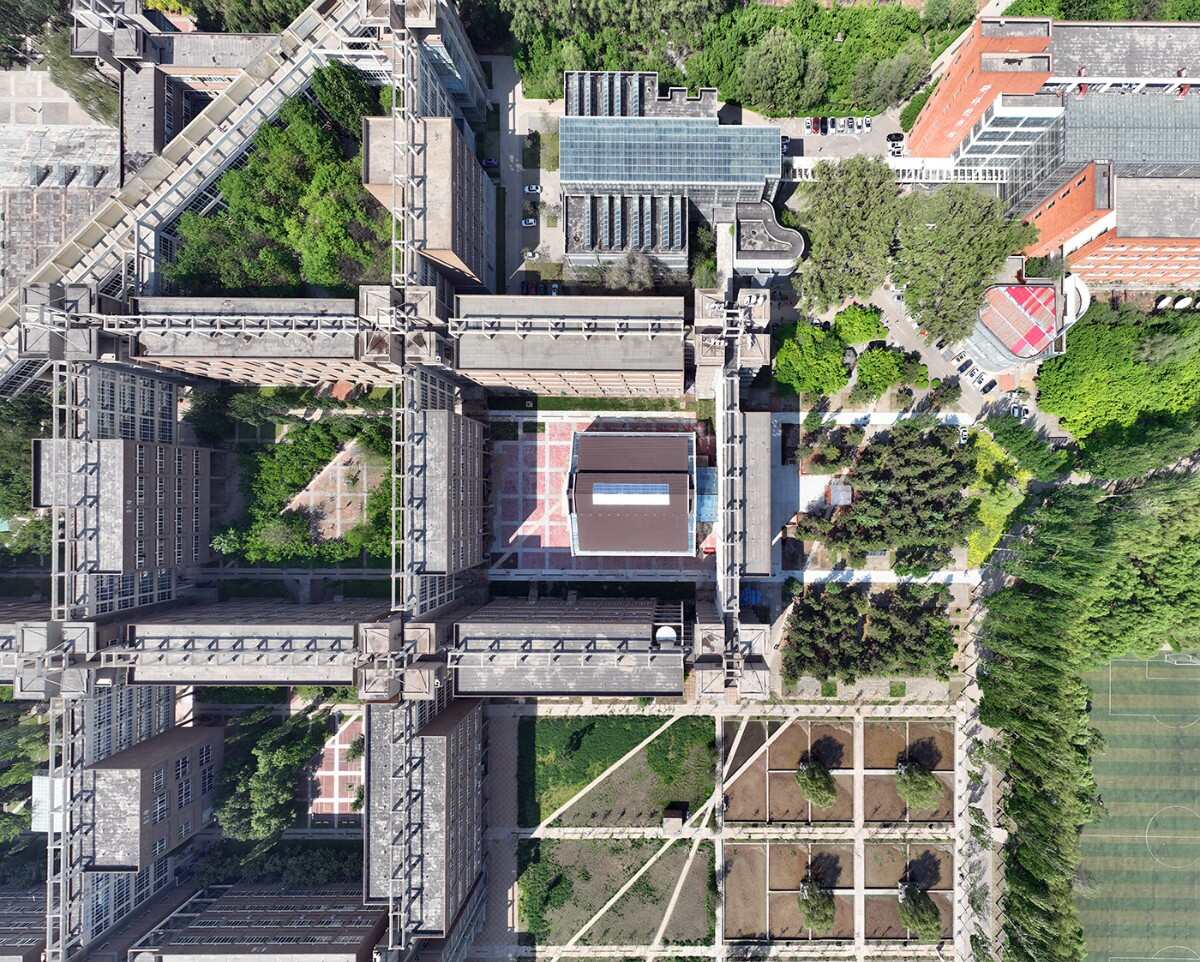

◆ 东贸库俯视

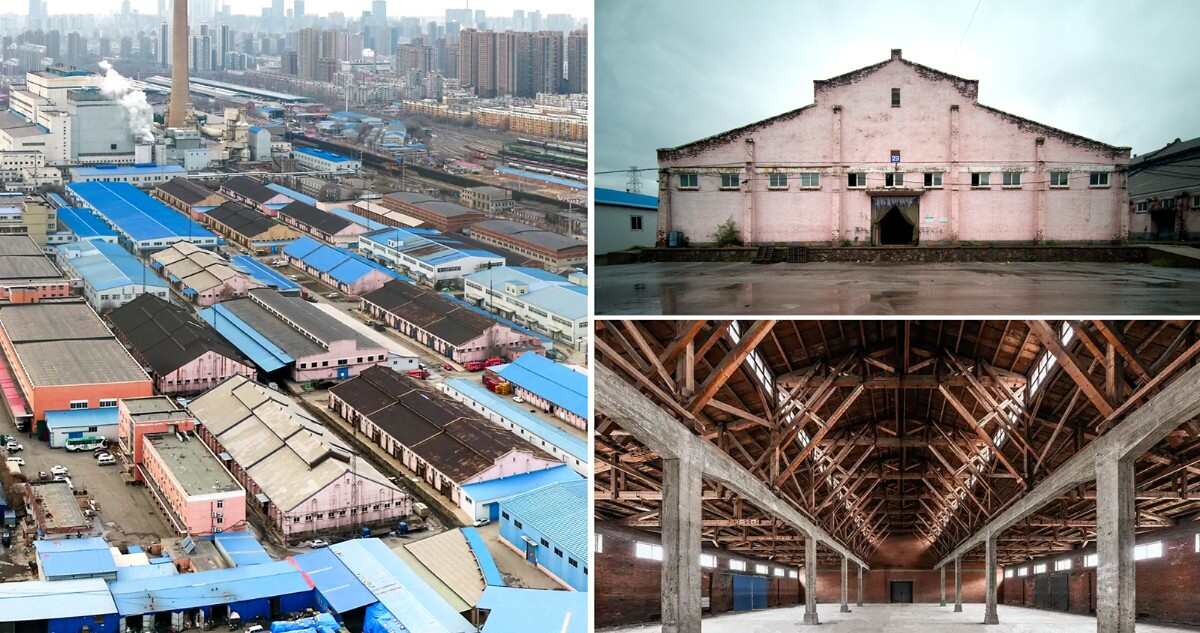

◆ 东贸库原始照片

● 传承创新

不是简单的迁移复建，而是在保留沈阳工业历史记忆基础上的再次创作

● 功能创新

由工业建筑仓储属性转型为教学科研空间使用，按照新的功能重新创作

● 技术创新

体现学科专业水平和展示科研成果，即利旧的同时融入新技术进行创作

◆ 表里相济的界面

东贸库外观立面采用典型的三段式的古典对称构图，外墙采用红砖砌筑，且外窗均集中于空间顶部较小范围区域，迁建设计力求在保留原始建筑形象的同时，创造舒适明亮的室内物理环境。

基于上述思路，我们设计了建筑的双层界面，外立面 34X32m构成周边范围，内界面 30X30m形成核心大空间。外界面沿用原东贸库的形式，保持苏式三段式的基本比例关系，使用原东贸库的红砖砌筑，保留历史记忆;内界面采用半透明材料，通过设置周边采光天窗，创造通透明亮的界面效果。双层界面形成了“表里相济"的互动效果，外立面体现原东贸库的厚重朴实，内界面彰显当代建筑的明亮通透，双层界面的设计实现了历史与现代的对话，让旧工业建筑焕发新生。

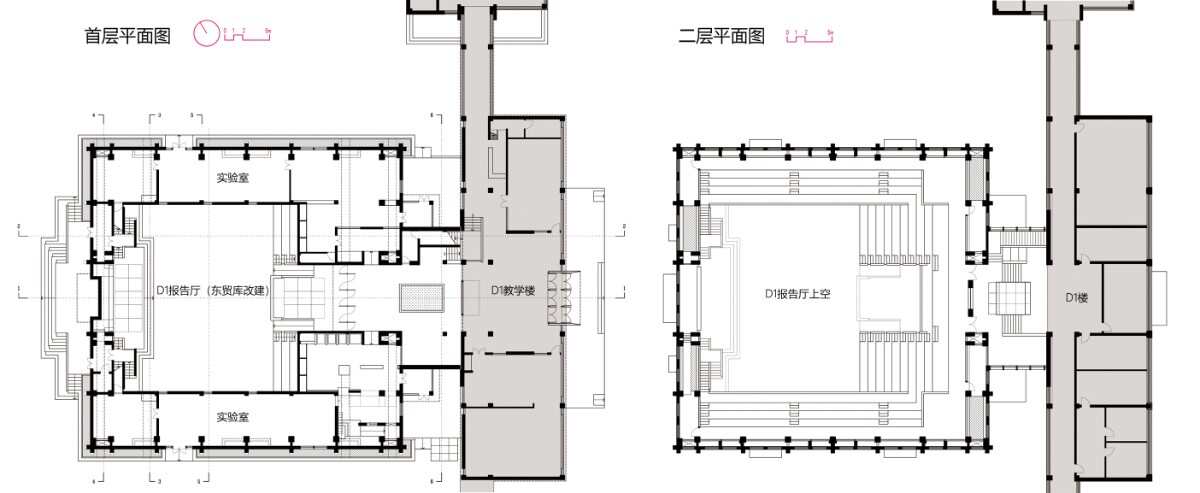

◆ 平面图

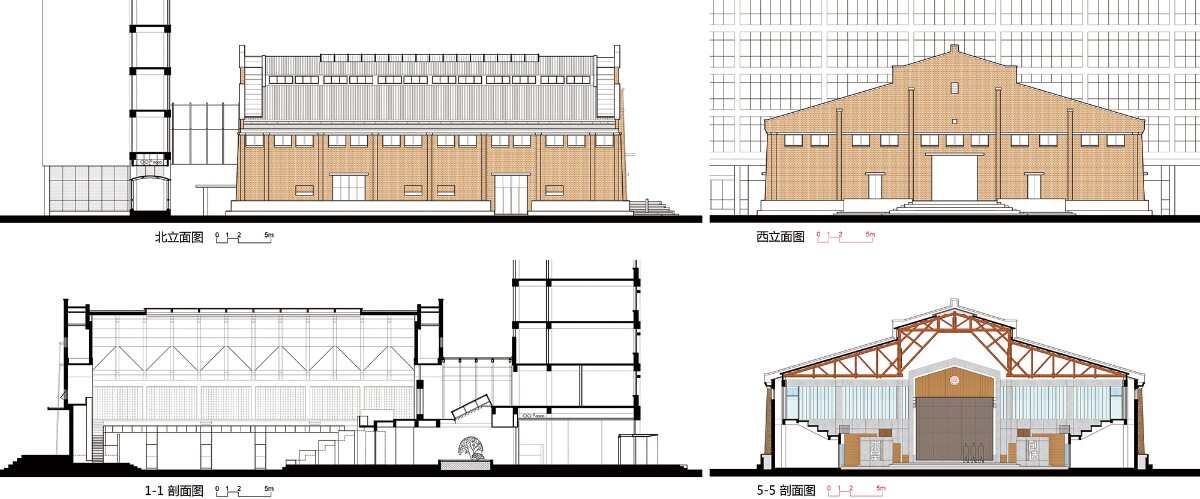

◆ 立面和剖面

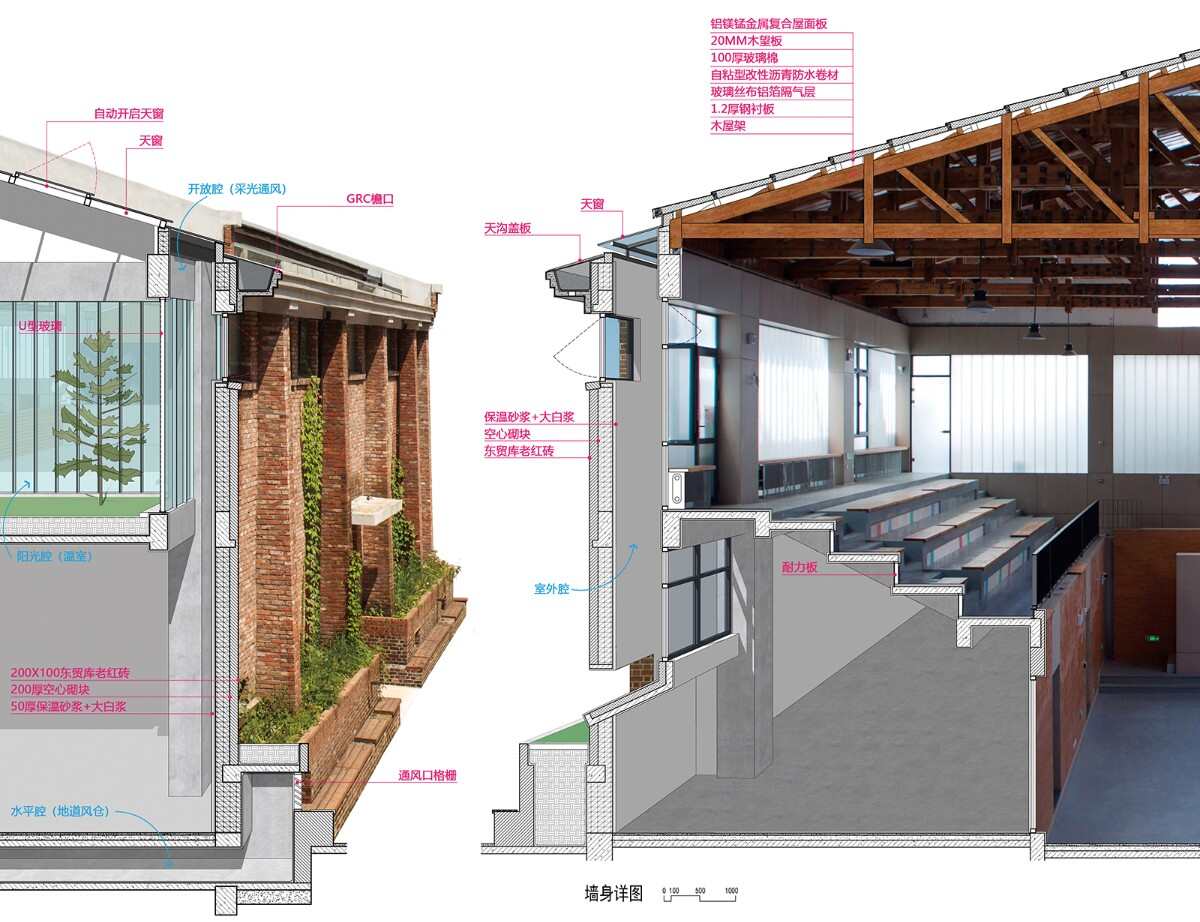

◆ 墙身祥图

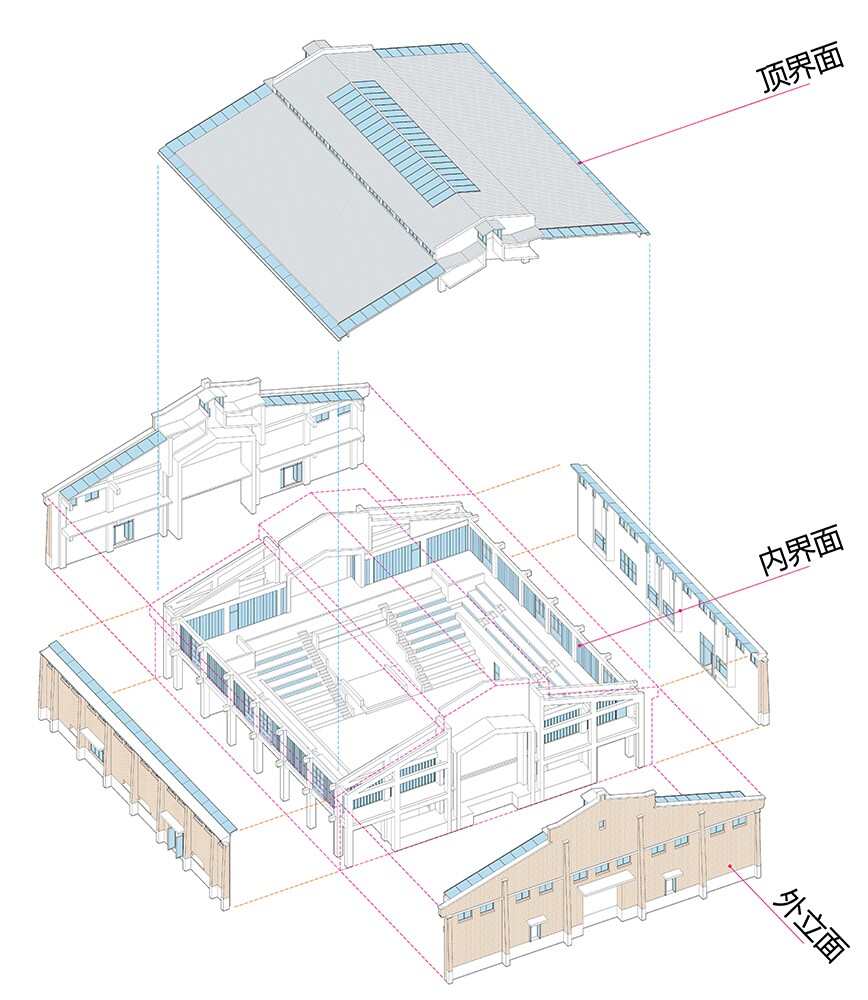

◆ 界面分解图

◆ 异质同构的结构

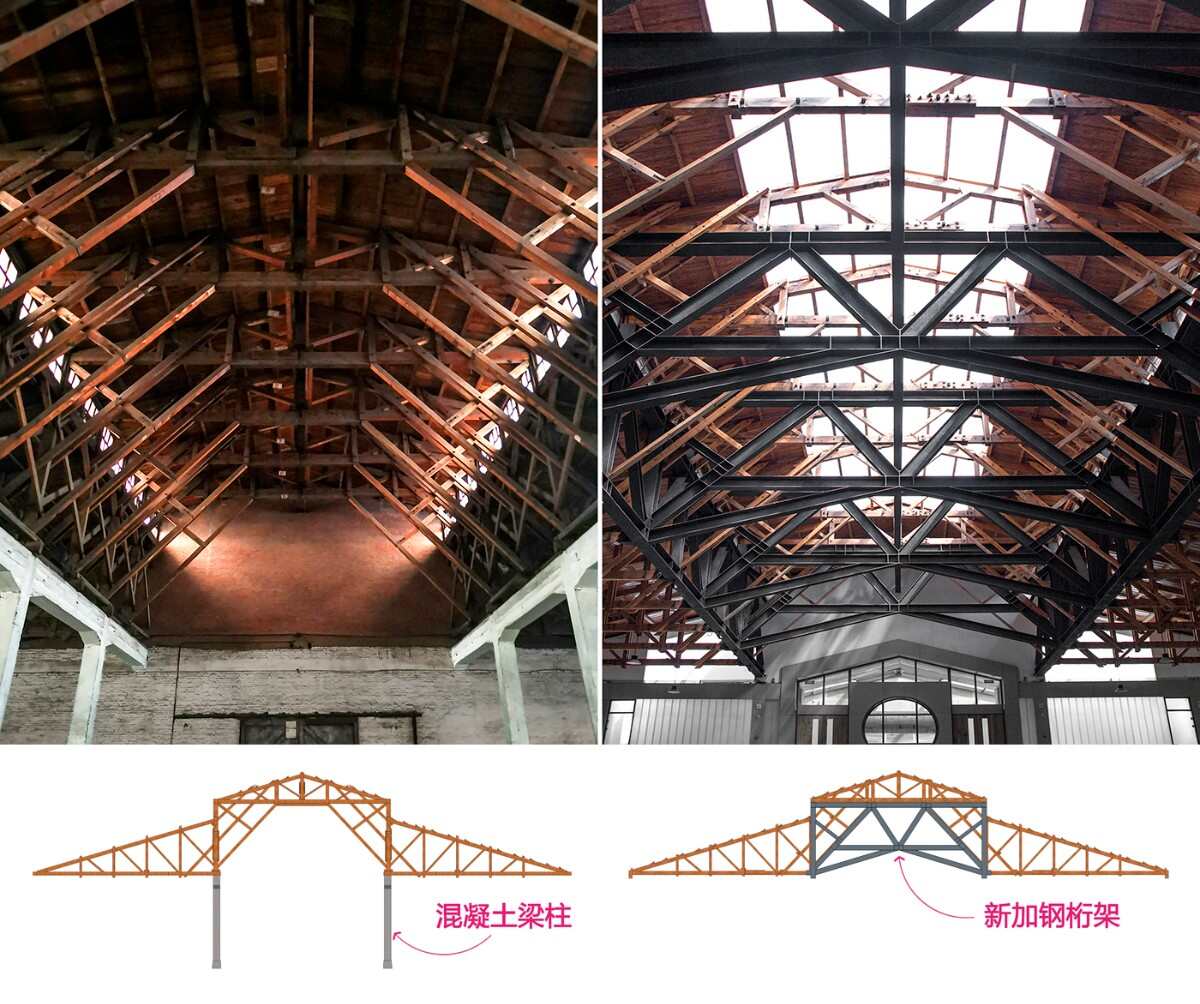

◆ 新旧结构对比

三角形木屋架通过交错斜腹杆形成稳定结构，这是东贸库建筑的最大亮点和值得传承的特质。既要创造大空间向教学活动转化，又要保持空间建构特质，是东贸库迁移再建面对的核心问题。

东贸库为外墙与室内柱梁结构共同支撑屋顶荷载，结构体系在平面两个轴向分别采用 5mX6和10mX3的模数尺寸，室内空间被结构柱划分成纵向三个区域，空间的这种划分与大空间的塑造相悖。我们取消了原位置的柱梁结构，在原始木屋架

基础上增设了符合原有木屋架组合、秩序和模数的两品30m跨度钢桁架结构，形成“异质同构”的新旧结合模式，保持原始屋架的韵律，创造了使用灵活的大空间场所，实现了历史建筑保护与现代工程技术的有机结合。

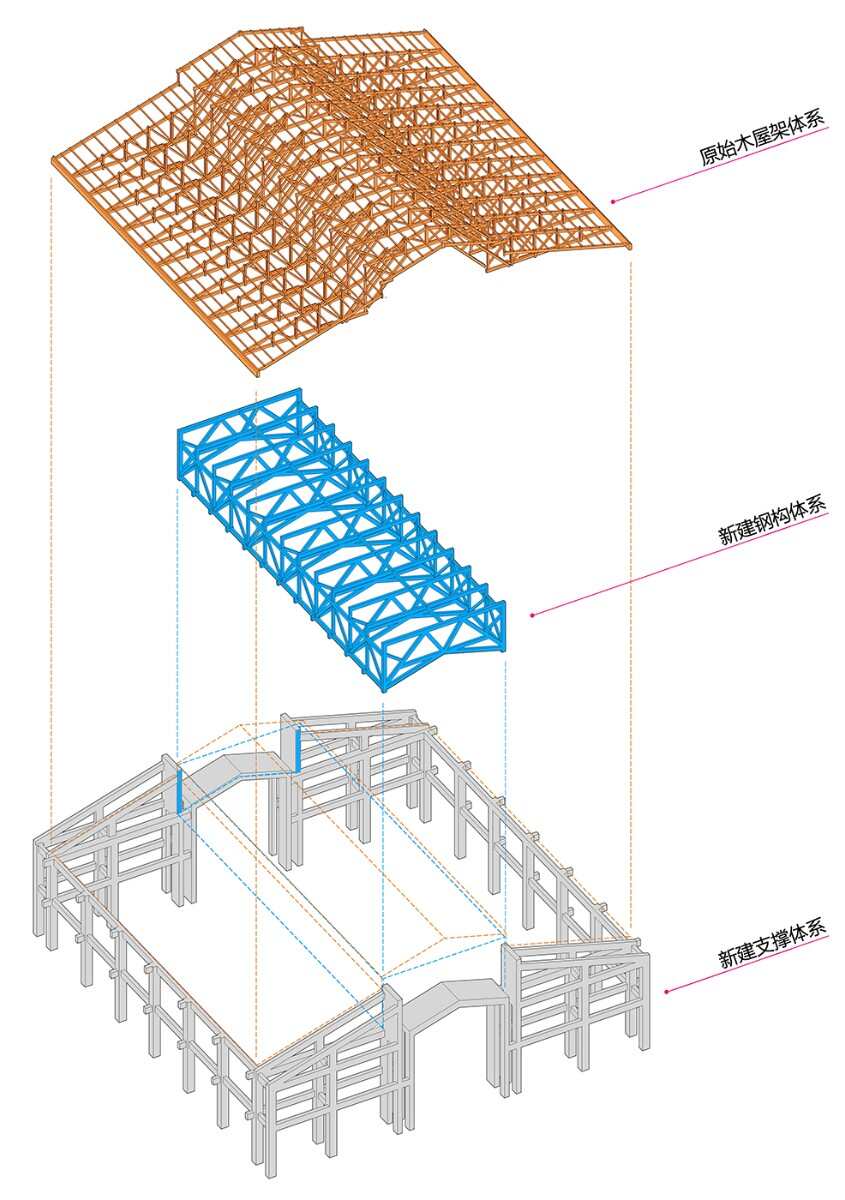

◆ 结构体系分解图

◆ 环境调控的腔体

双层界面的设计自然形成了位于建筑周边的腔体空间，在技术上，打造了内部核心空间与外界气候环境的缓冲调节层。实现整体空间的梯级调控，是在低技术理念下环境调控的有效途径。

建筑周边设置腔体，利用室内的高低空间布置开口，达到自然通风的效果，结合外墙垂直腔体和地道风腔的热压和风压效应，形成内部空间与外部环境的关联，有效改善了室内通风效果;在屋顶设侧窗和米字型聚碳酸酯板天窗，增添了清新活跃的空间氛围。

这种通过腔体对室内风环境和光环境进行有效的“环境调控"，实现了夏季无空调状态下的室内舒适性，同时也保证了建筑空间的通透性和采光均好性。

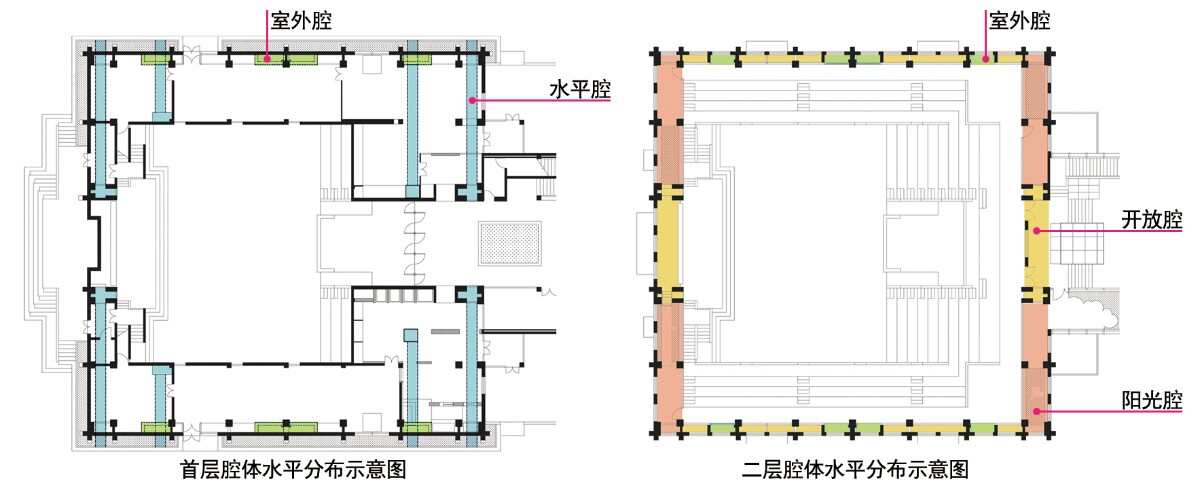

◆ 腔体水平分布

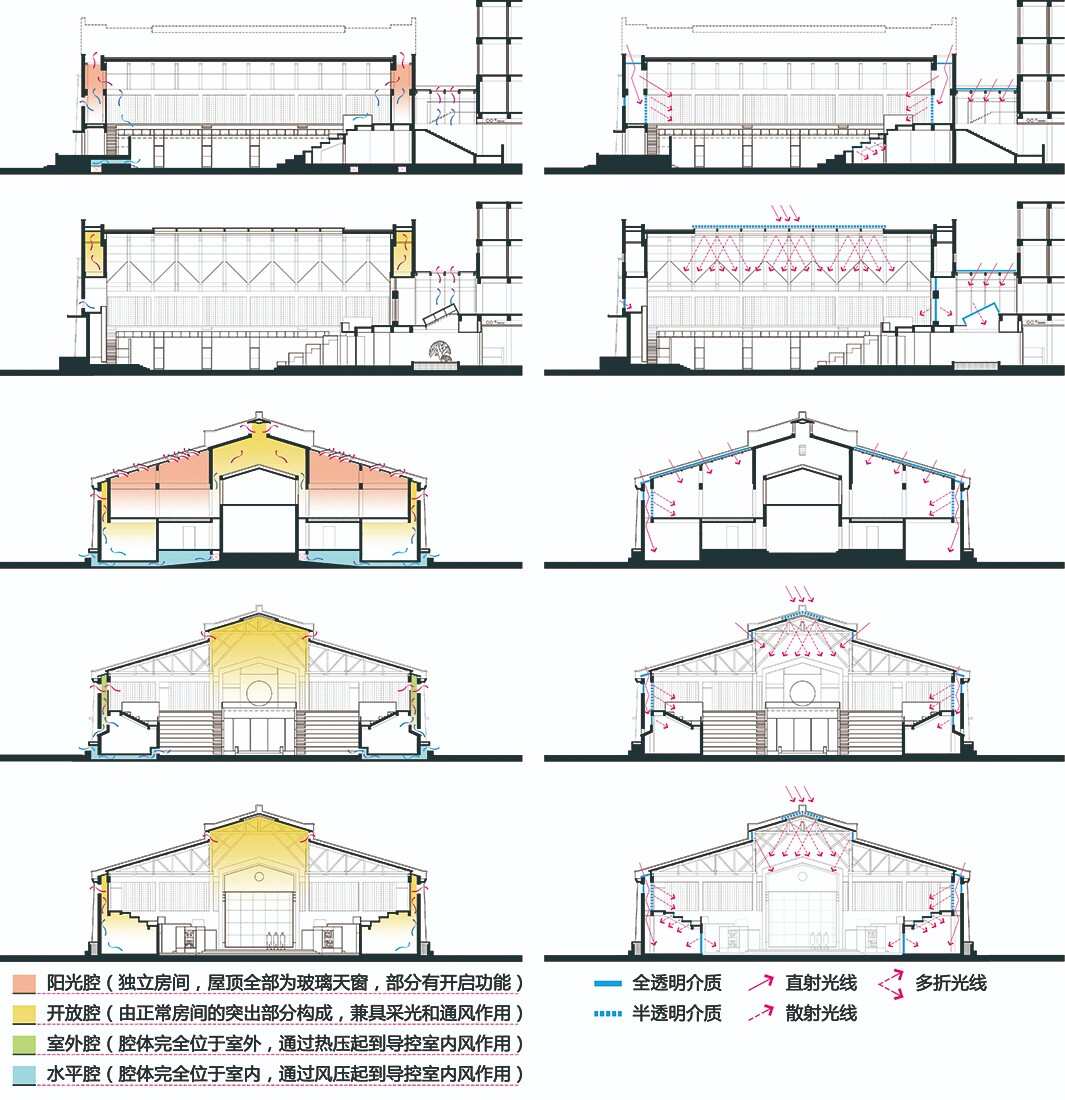

◆ 通风与采光分析图

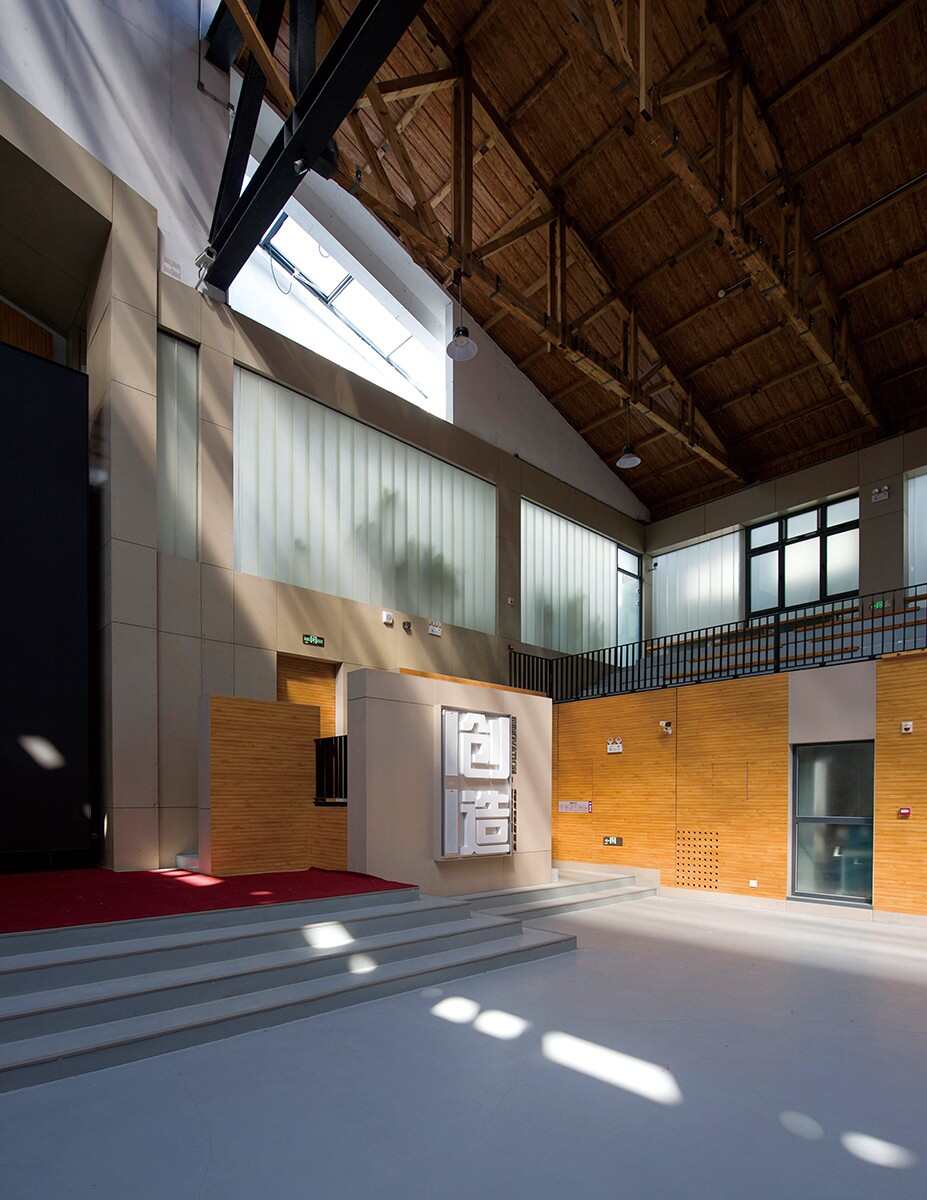

◆ 室内光影效果

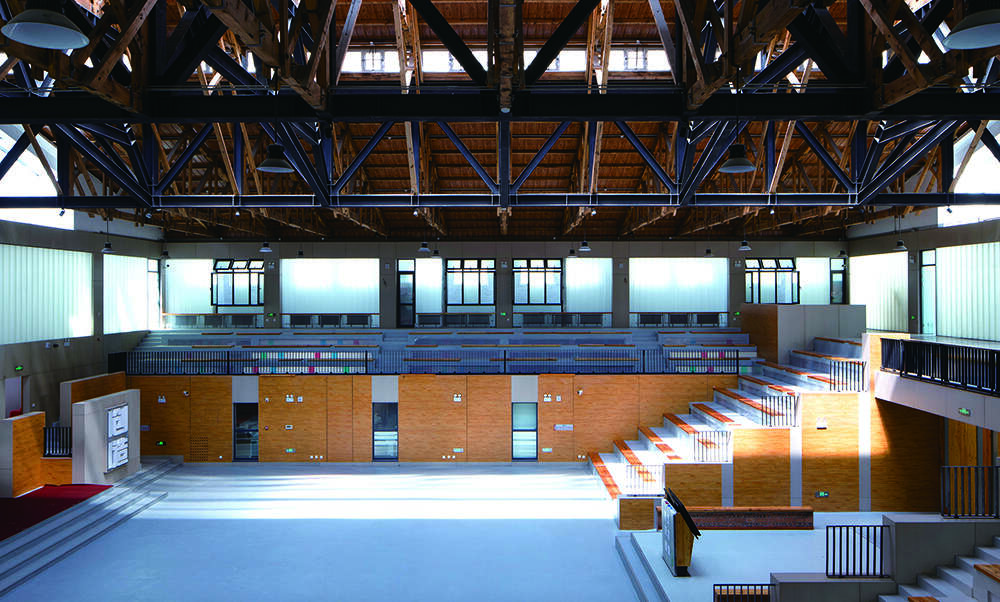

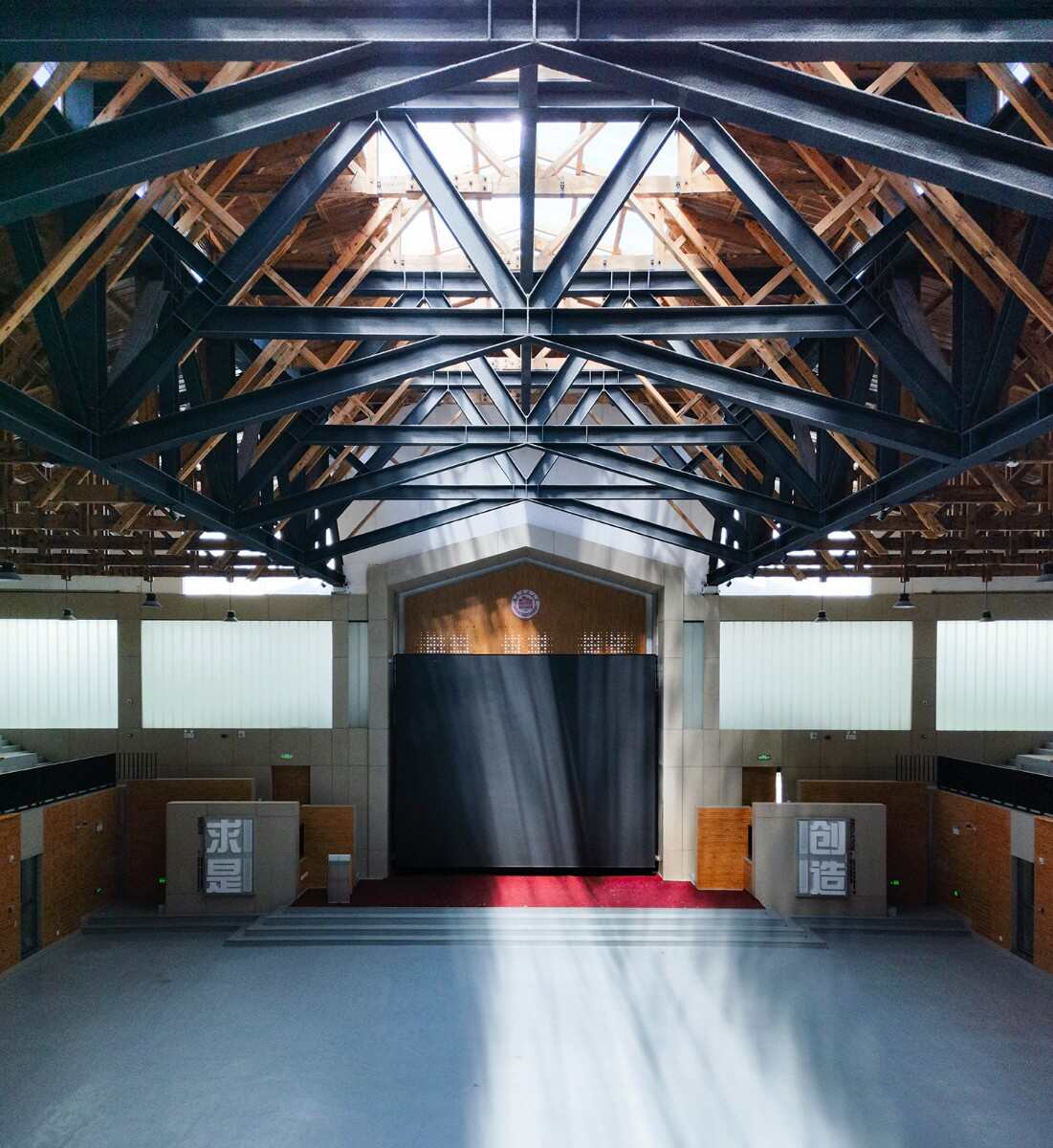

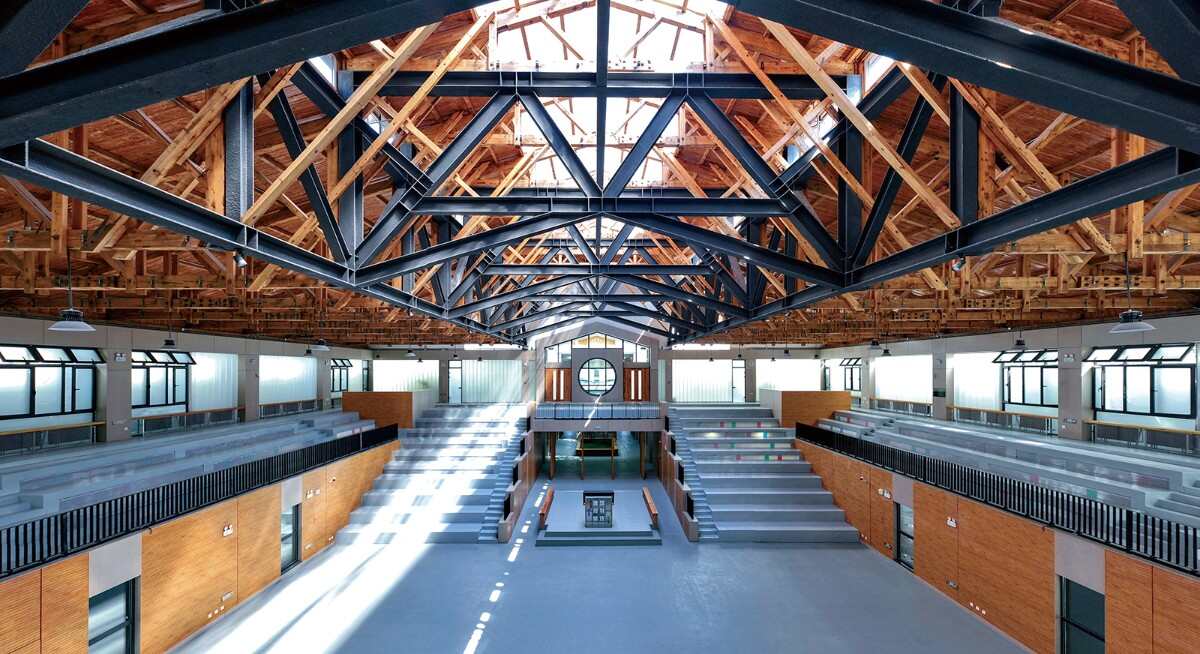

◆ 室内核心大厅

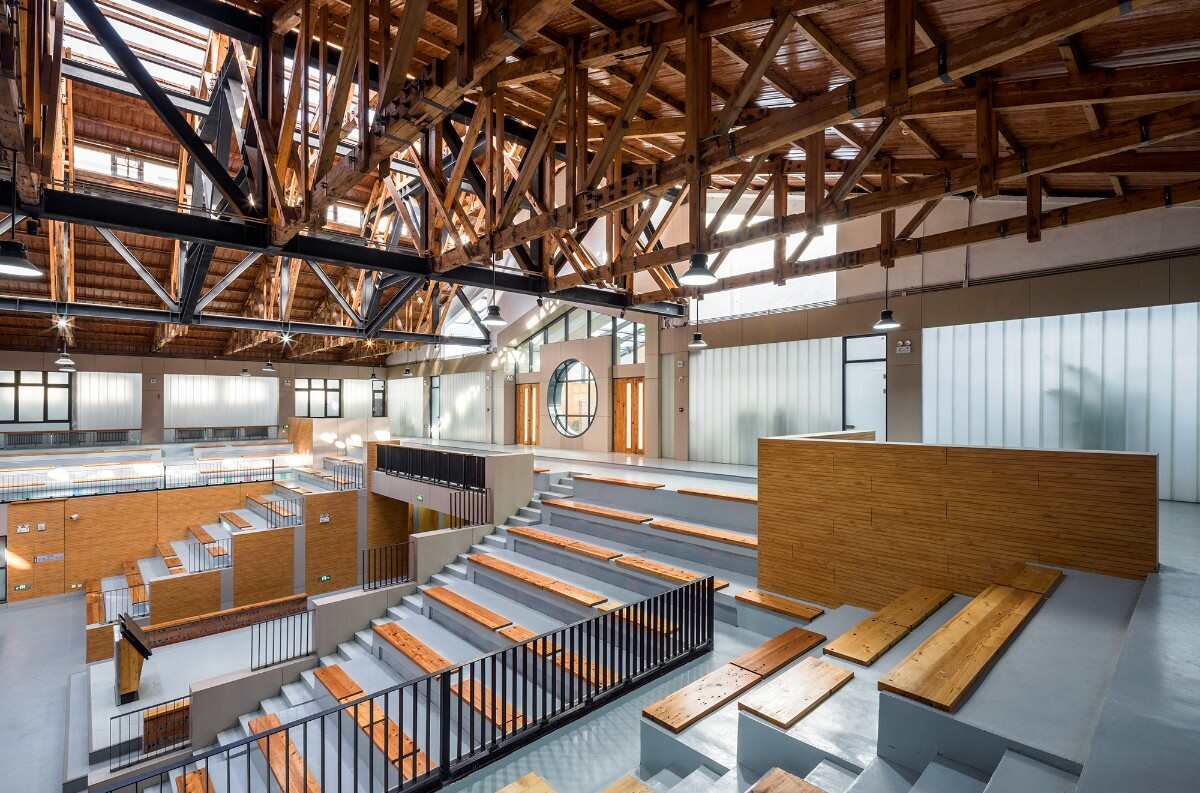

◆ 室内核心大厅2

2005年盛夏季节，近千人参加了“D1说”创始论坛。在完全被动模式下，垂直腔体和水平腔体构成的通风关联效应在室外30℃高温的状况下，保持了室内环境的良好舒适性，保障了大型活动的顺利举行，也验证了腔体环境调控技术的科学性和可行性。
